Diese von mir erstellte 3D-gedruckte Wandleuchte besticht durch ihr schlichtes und modernes Design, das sich nahtlos in zeitgenössische Wohnräume einfügt. Der minimalistische, kubische Korpus sorgt für eine klare Linienführung, während die sanfte, indirekte Beleuchtung eine warme und einladende Atmosphäre schafft. Perfekt für stilbewusste Einrichtungen, setzt diese Leuchte elegante Akzente an jeder Wand – ideal für Wohnzimmer, Schlafzimmer oder Flur. Die funktionale Ästhetik macht sie zu einem einzigartigen Blickfang. Der Lichtkegel ist einstellbar, um die Beleuchtung individuell anzupassen.

Hardware-Komponenten

  • Lampenfassung: G9-Fassung fĂĽr LED-Lampen. G9-Fassung auf Amazon
  • Befestigungsmaterial: 4 StĂĽck Schrauben M4x10, 2 StĂĽck Schrauben M4x16 und 2 StĂĽck Muttern M4. Schraubenset auf Amazon

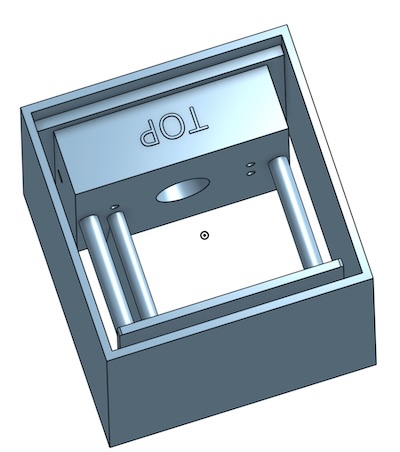

  • 3D-gedrucktes Gehäuse: Minimalistischer, kubischer Korpus (STL-Datei separat verfĂĽgbar).
  • Zusätzliche Materialien: LED-Lampe (G9), Stromkabel und Anschlussklemmen fĂĽr die elektrische Verbindung.

Anschlussplan

Komponente Anschluss Beschreibung
G9-Fassung Stromkabel Anschluss an das Stromnetz (230V AC, mit geeignetem Kabel und Anschlussklemmen).
LED-Lampe G9-Fassung LED-Lampe in die Fassung einsetzen (max. 8W empfohlen).
Gehäuse Wandmontage Halter mit 2 Schrauben an der Wand befestigen, Geäuse an den Halter schrauben

Hinweise

  • Elektrische Sicherheit: Arbeiten am Stromnetz nur von Fachpersonal durchfĂĽhren lassen.
  • Lichtkegel: Ajustierbar durch einstellung der Klappen.
  • Material:PETG fĂĽr den 3D-Druck empfohlen (hitzebeständig bei LED-Nutzung).

Design und Funktionen

Die Wandleuchte besticht durch ihre minimalistische Ă„sthetik und funktionale Eleganz:

  • Modernes Design: Kubischer Korpus mit klaren Linien, passend fĂĽr zeitgenössische Einrichtungen.
  • Indirekte Beleuchtung: Sanftes Licht nach oben und unten fĂĽr eine warme Atmosphäre.
  • Einstellbarer Lichtkegel: Flexibilität durch justierbare Fassung fĂĽr individuelle Lichtakzente.
  • Vielseitigkeit: Ideal fĂĽr Wohnzimmer, Schlafzimmer oder Flur.

Aufbau und Montage

Die Montage der Wandleuchte ist unkompliziert und erfordert folgende Schritte:

  • G9-Fassung im 3D-gedruckten Gehäuse mit 2 Schrauben M4x16 und Muttern befestigen.
  • Stromkabel an die Fassung anschlieĂźen (unter Beachtung der Sicherheitsvorschriften).
  • Gehäuse mit 2 Schrauben M4x10 an der Wand montieren.
  • LED-Lampe einsetzen und Lichtkegel durch einstellen der Klappen anpassen.

Installation und Inbetriebnahme

  1. 3D-Druck: 3MF drucken (0.2 mm Schichthöhe, PETG, download unten).
  2. Hardware-Montage: G9-Fassung und Stromkabel gemäß Anschlussplan montieren und im Gehäuse sichern.
  3. Wandmontage:
    • Befestigungspunkte an der Wand markieren.
    • Gehäuse mit 4 Schrauben M4x10 an der Wand befestigen.
  4. Testen:
    • LED-Lampe einsetzen und Stromversorgung anschlieĂźen.
    • Lichtkegel durch verstellen der Klappen anpassen.

Herausforderungen und Lösungen

  • Hitzeentwicklung: LED-Lampen mit niedriger Wattzahl verwenden, um Materialverformung zu vermeiden.
  • Kabelmanagement: Kabel ordentlich im Gehäuse verlegen, um eine saubere Optik zu gewährleisten.
  • Stabilität: Sichere Wandmontage mit passenden Schrauben und DĂĽbeln (je nach Wandmaterial).

Fazit

Diese 3D-gedruckte Wandleuchte kombiniert modernes Design mit funktionaler Beleuchtung und ist ein echter Hingucker in jedem Wohnraum. Durch die einstellbare Lichtrichtung und die einfache Montage bietet sie Flexibilität und Stil zugleich. Sie zeigt, wie 3D-Druck und einfache Komponenten zu einem ästhetischen und praktischen Ergebnis führen können.
